Vzduchové dmychadlo pro ČOV Hellstein STMH10
Kód: 154Související produkty
Detailní popis produktu

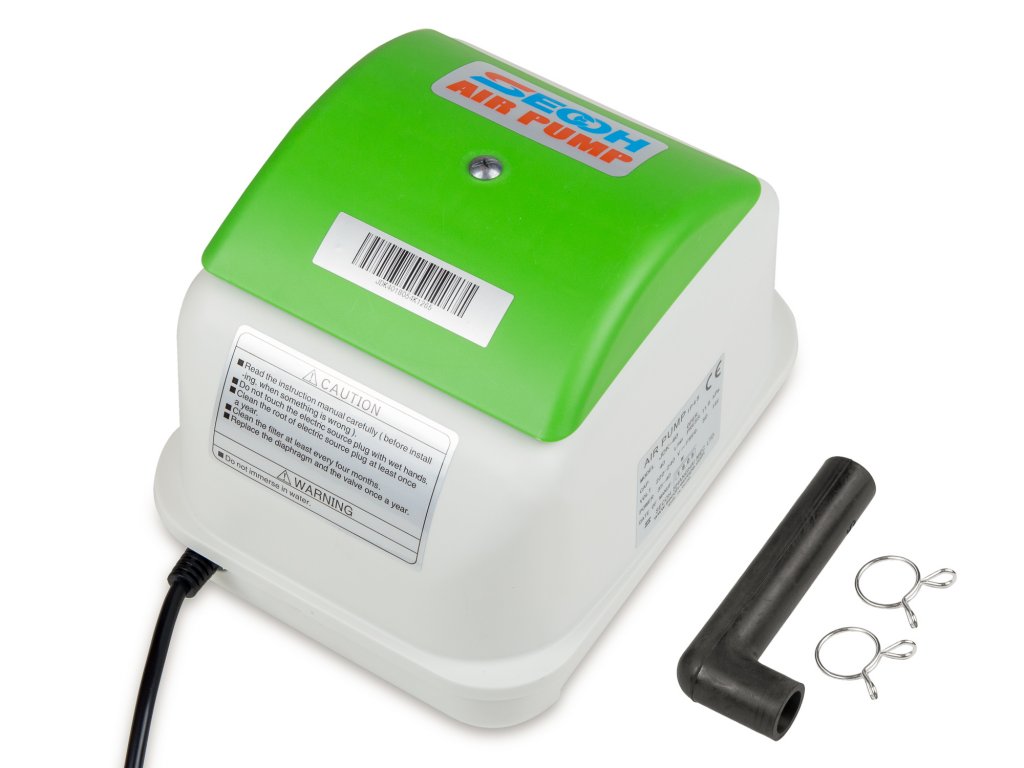

Vzduchové dmychadlo slouží pro provzdušňování a odkalování čistírny odpadních vod STMH10.
Kompaktní konstrukce
Dmychadla JDK jsou oproti předchozí generaci EL kompaktnější a lehčí až o 30%.
Integrovaná ochrana proti přetížení
Modelová řada JDK je dodávána s ochranou proti tepelnému přetížení. Kontakt se přeruší, když teplota vinutí dosáhne nebezpečné hodnoty 130° C. Po ochlazení cívky pod 120° C se dmychadlo znovu automaticky spustí.
Ochranný spínač (automatické zastavení)
Modelová řada JDK je dodávána s ochranným spínačem pro případ poruchy membrány. Obsahuje mikrospínač, který vypne dmychadlo. Tímto způsobem je dmychadlo chráněno před odchýlením provozních hodnot. Funkce tohoto vypínače byla vylepšena, dmychadlo nyní vypíná v širším rozsahu protitlaků.
Kontrolka poruchy
Modelová řada JDK může být volitelně vybavena kontrolkou poruchy. Tato vzduchová čerpadla budou signalizovat veškeré poruchy membrány lineárního motoru pomocí signálky umístěné na vnějším krytu kompresoru.
Předpoklad dlouhodobé životnosti
Motor a díly čerpadla jsou sloučeny do jedné jediné konstrukce. Kompaktní a lehký typ konstrukce a jednoduché ústrojí zaručují dlouhodobý a spolehlivý provoz.
Vysoká účinnost
Princip elektromagnetické oscilace s prakticky žádným mechanickým třením minimalizuje spotřebu energie a zajišťuje vysoký stupeň účinnosti.
Nízká hlučnost
Zvukotěsný kryt a tlumič integrovaný v základně nádrže omezují provozní hlučnost.
Nízké vibrace
Motor a díly čerpadla jsou odděleny pomocí antivibrační pryže, proto vznikají jen nízké vibrace.
Naprosto bezolejový provoz
Bezolejový provoz zaručuje suchý a čistý proud vzduchu.
Plynulý proud vzduchu
Speciálně tvarované komory čerpadel a tlumič integrovaný v základně nádrže zajišťují proud vzduchu, který je prakticky bez pulzací.
Odolnost proti povětrnostním vlivům
Dmychadla řady JDK jsou odolné proti dešti a povětrnostním vlivům. Neměly by však být vystaveny přímému slunečnímu světlu, dešti ani sněhu.
Univerzální servisní soupravy
Pro každou modelovou řadu jsou k dispozici servisní sady. Jsou vakuově baleny v hliníkové folii, která zajišťuje lepší a delší životnost i skladování.
Technické parametry:
- optimální pracovní tlak 15 ÷ 25 kPa (max. přetlak 50 kPa)
- optimální pracovní vakuum - 20 kPa (max. vakuum - 40 kPa)
- u některých modelů dvojí funkce (kompresor + vývěva)
- jmenovitý průtok až 500 l/min
- napájení - 230 V / 50 Hz
- u modelů s označením S-signalizace opotřebené membrány
Obrázek je pouze ilustrativní. Dmychadlo je výhradně určeno pro typ čistírny odpadních vod Hellstein STMH10. Na výrobky jiných výrobců není vhodné a zakoupením není zaručena správná funkčnost a výrobek ztrácí zákonnou záruku.
Doplňkové parametry
| Kategorie: | Vzduchová dmychadla |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 5 kg |
| Napájení: | 230 V / 50 Hz |
| Optimální pracovní tlak: | 15 ÷ 25 kPa (max. přetlak 50 kPa) |
| Optimální pracovní vakuum: | 20 kPa (max. vakuum - 40 kPa) |
